שימוש במוצר
התא בדיקה בטמפרטורה קרהניתן להשתמש כדי להעריך ולקבוע את יכולת ההתאמה של מוצרים או חומרים חשמליים ואלקטרוניים לאחסון ולשימוש בתנאי מחזור טמפרטורה ותנאי טמפרטורה נמוכה על פני המוצר. הציוד משתמש בזרימת אוויר מאולצת כדי לשמור על אחידות הטמפרטורה בחדר העבודה. כדי להגביל את השפעת הקרינה, ההבדל בין הטמפרטורה של כל חלק מהדופן הפנימית של הציוד לבין הטמפרטורה המצוינת בבדיקה אינו גדול מ-8%, ודגימת הבדיקה לא תוקרן ישירות על ידי החימום והקירור. אלמנטים בציוד.
איך פועל הקירור?
מחזור הקירור של תא הבדיקה בטמפרטורה קרה מאמץ את מחזור קרול ההפוך, המורכב משני תהליכים איזוטרמיים ושני תהליכים אדיאבטיים. התהליך הוא כדלקמן: נוזל הקירור נדחס באופן אדיאבטי ללחץ גבוה יותר על ידי המדחס, תוך צורך בעבודה כדי להעלות את טמפרטורת הפליטה, ולאחר מכן הקירור מחליף חום איזותרמית עם המדיום שמסביב דרך המעבה כדי להעביר חום למדיום שמסביב. לאחר מכן, נוזל הקירור מתרחב באופן אדיאבטי דרך שסתום הסגירה כדי לבצע עבודה, וטמפרטורת הקירור יורדת בשלב זה. לבסוף, נוזל הקירור סופג באופן איזותרמי חום מהאובייקט עם טמפרטורה גבוהה יותר דרך המאייד, ומוריד את הטמפרטורה של האובייקט המקורר. מחזור זה חוזר על עצמו כדי להשיג את מטרת הקירור.
מבנה גוף קאמרי
תא הבדיקה בטמפרטורה קרה מעובד על ידי מכונות CNC, עם מראה יפהפה וידיות ללא תגובה לתפעול קל. המעטפת הפנימית של החדר עשויה מלוח מראה מיובא מנירוסטה (SUS304) ברמה גבוהה, והמעטפת החיצונית עשויה לוח פלדה A3 מרוסס בפלסטיק, מה שמגביר את מרקם המראה והניקיון.
חלון התצפית הגדול עם תאורה שומר על תאורה מוארת, והזכוכית המחוסמת המוטבעת בגוף החימום מאפשרת התבוננות ברורה בתנאי התא בכל עת. הוא מצויד בחור בדיקה בקוטר של 50 מ"מ, אשר יכול לשמש עבור כבל חשמל או קו אות לבדיקה חיצונית.
מערכת בקרה
בקרת הטמפרטורה משתמשת בכפתורי מגע דיגיטליים של RKC יפני, הגדרות מגע, תצוגה דיגיטלית וישירה, והספק היציאה של בקרת הטמפרטורה מחושב על ידי מיקרו מחשב PID כדי להשיג דיוק גבוה ויעילות גבוהה של שימוש בחשמל. אם מתרחשת שגיאה, יסופק אות אזהרה.
המקרר של תא הבדיקה בטמפרטורה קרה משתמש במדחס הצרפתי המקורי "Taikang" סגור לחלוטין.
המסנן היבש, חלון זרימת הקירור, שסתום התיקון, מפריד השמן, שסתום הסולנואיד וגליל אחסון הנוזל הם כולם חלקים מקוריים מיובאים
מערכת הקירור מאמצת עיצוב יחידה או מערכת מעגלים בטמפרטורה נמוכה בינארית.
תא הבדיקה בטמפרטורה נמוכה משתמש במפוח רב כנפיים כדי להזרים את האוויר חזק, תוך הימנעות מכל פינות מתות, ויכול להפוך את חלוקת הטמפרטורה באזור הבדיקה לאחידה.
עיצוב יציאת זרימת האוויר והאוויר החוזר, לחץ הרוח ומהירות הרוח עומדים בתקני הבדיקה, ויכולים לגרום לטמפרטורה לחזור לשגרה במהירות עם פתיחת הדלת.
החימום, הקירור והמערכת עצמאיים לחלוטין, מה שיכול לשפר את היעילות, להפחית את עלויות הבדיקה, להאריך את החיים ולהפחית את שיעורי התקלות.
טמפרטורת יתר של הציוד הכולל; אובדן שלב ציוד כולל/שלב הפוך; עומס יתר של ציוד כולל; לחץ יתר של יחידת הקירור; תזמון ציוד כולל;
הגנות נוספות כוללות דליפה, חיווי פעולה, כיבוי אוטומטי לאחר אזעקת תקלה וכו'.
מפרט טכני
|
דֶגֶם |
ב-ה'-80 (A~G) |
ב-ה'-150 (A~G) |
ב-ה'-225 (A~G) |
ב-ה'-408 (A~G) |
ב-ה'-608 (A~G) |
ב-ה'-800 (A~G) |
ב-ה'-1000 (A~G) |
|
גודל פנימי WxHxD (ס"מ) |
40x50x40 |
50x60x50 |
50x75x60 |
80x85x60 |
80x95x80 |
100x100x80 |
100x100x100 |
|
גודל חיצוני WxHxD (ס"מ) |
95x145x105 |
105x175x97 |
115x190x97 |
135x185x120 |
145x185x137 |
145x210x130 |
147x210x140 |
|
טווח טמפרטורות |
תואר 0 ~+150 תואר |
||||||
|
טווח לחות |
20%~98%RH(10%-98%RH/5%~98%RH הוא המצב הספציפי) |
||||||
|
1. טווח טמפרטורות |
תואר -80 ~ +150 תואר |
|
|
2. טווח לחות |
20%R.H ~ 98%R.H |
|
|

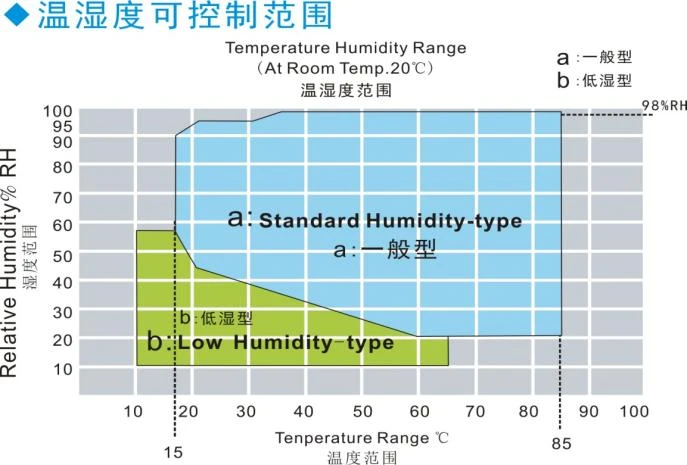

3. תרשים טמפרטורה ולחות |
|
|
|
4. סטיית טמפרטורה |
פחות או שווה ל-±2.0 מעלות (ללא עומס, מצב קבוע) |
|
|
5.רזולוציית טמפרטורה |
0.1 מעלות |
|
|
6.אחידות טמפרטורה |
פחות או שווה ל-±2 מעלות (ללא עומס, מצב קבוע) |
|
|
7. תנודת לחות |
±1.0%R.H |
|
|
8. סטיית לחות |
פחות או שווה ל-±2%RH |
|
|
9. אחידות לחות |
>75%RH: פחות או שווה ל-±2-3%RH;<75%RH: ≤±3-5%RH (humid heat type only) |
|
|
10. רזולוציית לחות |
1.0%R.H |
|
|
11. זמן חימום |
3 ~ 5 מעלות/דקה (לא ליניארי ללא עומס) |
|
|
12. זמן קירור |
0.7~1.2 מעלות לדקה (לא ליניארי ללא עומס) |
הוראות הפעלה
אין להשתמש בתא בדיקה בטמפרטורה קרה לבדיקת החפצים הבאים או חפצים המכילים חפצים אלה:
(ט) חומרי נפץ:
1. ניטרוגליקול (אתילן גליקול דיניטרט), ניטרוגליצרין (פרופילן גליקול טריניטראט), ניטרוצלולוזה וחנקות נפץ אחרות.
2. טריניטרובנזן, טריניטרוטולואן, טריניטרופנול (חומצה פיקרית) ותרכובות ניטרו נפיצות אחרות.
3. חומצה פראצטית, מתיל אתיל קטון פרוקסיד, בנזואיל פרוקסיד וחמצנים אורגניים אחרים.
(II) חומרי בעירה:
1. חומרים מתלקחים:
מתכות: "ליתיום", "אשלגן", "נתרן", זרחן צהוב, זרחן גופרתי, זרחן אדום.
צלולואיד: סידן קרביד (סידן קרביד), פוספיד ליים, אבקת מגנזיום, אבקת אלומיניום, סודיום ביסולפיט.
2. תכונות תחמוצת:
(1) אשלגן כלורט, נתרן כלורט, אמוניום כלוראט וכלורטים אחרים.
(2) אשלגן חמצן, נתרן חמצן, אמוניום חמצן ומלחי חמצן אחרים.
(3) אשלגן חמצן, נתרן מי חמצן, בריום חמצן ופרוקסידים אנאורגניים אחרים.
(4) אשלגן חנקתי, נתרן חנקתי וחנקות אחרות.
(5) אשלגן היפוכלוריט והיפוכלוריטים אחרים.
(6) נתרן כלוריט וכלוריטים אחרים.
(III) חומרים דליקים:
(1) אתר, בנזין, תחמוצת פרופילן, פחמן די-סולפיד וחומרים אחרים עם נקודת הבזק של פחות מ--30 מעלות.
(2) אתאן רגיל, אתילן אוקסיד, אצטון, בנזן, מתיל אתיל קטון וחומרים אחרים עם נקודת הבזק מעל -30 מעלות ומתחת 0 מעלות.
(3) מתנול, אתנול, קסילן, עמיל אצטט וחומרים אחרים עם נקודת הבזק מעל 0 מעלות ומתחת ל-30 מעלות.
(4) נפט, שמן קל, טרפנטין, איזואמיל אלכוהול, חומצה אצטית וחומרים אחרים עם נקודת הבזק מעל 30 מעלות ומתחת ל-65 מעלות.
(IV) גזים דליקים:
מימן, אצטילן, אתילן, מתאן, אתאן, פרופאן, בוטאן וגזים אחרים שעלולים להישרף ב-15 מעלות ו-1 אטמוספירה.
